A Selagem de Atravessamentos de Grandes Dimensões, através de Paredes ou Pavimentos Resistentes ao Fogo é Frequentemente uma Tarefa Difícil para os Projetistas e Empreiteiros

Como se definem as aberturas e quais as soluções de selagens mais adequadas para atravessamentos mistos? Nesta fase, devem ser tidos em consideração diversos requisitos de projetos. Em todo o caso, na maioria das vezes, a falta de comunicação entre as diversas partes interessadas, aliada à dificuldade de compreensão das aprovações necessárias, suscitam problemas.

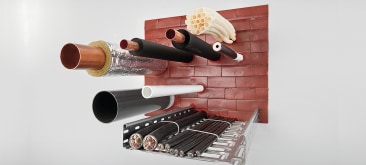

Figura 1 – Atravessamentos Mistos e Grandes, um Desafio Constante

Os Atravessamentos Mistos Constituem uma Tarefa Exigente e Delicada para Projetistas

De acordo com a norma de ensaio EN1366-3, a selagem de um atravessamento misto compreende a selagem de aberturas com passagem de mais do que um tipo de serviço – estes tipos de serviços podem ser cabos e tubos, ou tubos feitos de diferentes grupos de materiais, como cobre, aço, tubos compósitos ou tubos de plástico.

Na prática corrente, as instalações de equipamentos e aparelhos de construção, como cabos e tubagens, são frequentemente planeadas agrupadas. Devido ao facto de o espaço em corredores, coretes ou acima de tetos falsos ser limitado, estas passagens de cabos ou tubagens são basicamente concebidas lado a lado, ignorando uma distância mínima necessária entre si. No entanto, assim que estas instalações atravessam paredes ou pavimentos resistentes ao fogo, representam um risco e resultam em situações que não estão cobertas por uma aprovação corta-fogo – as distâncias mínimas têm de ser respeitadas para garantir a estabilidade e a resistência da solução instaladas em caso de incêndio.

As selagens de atravessamentos mistos precisam de ser devidamente testadas pelos fabricantes. Nem todas as soluções de proteção contra incêndios disponíveis podem ser consideradas para aberturas mistas. Na descrição técnica da respetiva ETA (Avaliação Técnica Europeia) de um produto corta-fogo, é especificamente mencionado quais os componentes adicionais que podem ser utilizados como parte da selagem mista. A ETA define claramente não só os tipos de serviços, materiais e dimensões, mas também o tamanho das aberturas para os quais a solução foi testada e aprovada, de acordo com uma determinada classificação de resistência ao fogo.

Por outras palavras, existem avaliações técnicas para determinadas soluções corta-fogo com descrições claras do campo de aplicação. No entanto, frequentemente, surgem aberturas de grandes dimensões, com atravessamentos de diversas especialidades, a cargo de diferentes subempreiteiros, que tornam a instalação efetiva de soluções de corta-fogo um grande desafio.

Principais Desafios dos Atravessamentos Mistos

Seguem-se alguns dos principais desafios dos atravessamentos mistas:

• Nas ETAs estão definidas todas as restrições relacionadas com distâncias mínimas. Isto é um grande desafio, uma vez que, como já foi referido, a maior parte do planeamento é feito com limitações de espaço, podendo:

comprometer o cumprimento dos requisitos estabelecidos para distâncias mínimas;

implicar a substituição ou o reposicionamento dos serviços ou, até mesmo, uma alteração completa dos traçados para as instalações.

• Diferentes empreiteiros utilizam diferentes materiais ou materiais de diferentes fabricantes, em fases distintas da obra para selar as aberturas. No entanto, a utilização de materiais ou sistemas diferentes poderá conduzir à perda da aprovação e é considerada uma lacuna importante no que respeita à conformidade e à aprovação da construção.
• Os atravessamentos mistos requerem, na maioria dos casos, a instalação de muitos produtos diferentes. No caso de tubos de plástico, é necessário considerar golas corta-fogo adicionais, utilizar vedantes ou enchimentos diferentes para selar espaços ou juntas e tomar medidas adicionais para atingir classificações de resistência ao fogo elevadas, como a EI120 (por exemplo, isolamentos adicionais em torno de suportes de cabos ou tubos). Isto exige elevados níveis de competência e conhecimento por parte dos empreiteiros.
• Habitualmente, para atravessamentos mistos, utilizam-se soluções do tipo argamassas corta-fogo ou sistemas de placas revestidas. A instalação destes sistemas não é fácil e consome muito tempo, é suja e exige que os empreiteiros sejam competentes e tenham um vasto conhecimento de aprovação.
• Quem é efetivamente designado e encarregado de realizar a proteção final contra incêndios da abertura? Em muitos países, empreiteiros especializados em corta-fogo são selecionados para fazer este trabalho complicado. Neste caso, é importante selecionar as empresas mais experientes e profissionais com fortes parcerias com fabricantes certificados.
• Também é prática comum incluir condutas e registos numa grande selagem mista. Neste caso, a norma de ensaio para registos é diferente e constitui uma aplicação separada, pelo que não existe aprovação para uma selagem mista – os fabricantes de registos têm de ser contactados separadamente.

Como Selecionar a Solução mais adequada para os Atravessamentos Mistos?

Os desafios listados anteriormente confirmam que os atravessamentos mistos têm efetivamente desvantagens. A instalação é complexa, a manutenção durante a fase operacional de um edifício é ainda mais complexa e o risco de instalar incorretamente uma selagem corta-fogo, fora da gama de aplicação aprovada, está sempre presente.

Tendencialmente, muitos projetistas e especificadores elétricos ou mecânicos preveem grandes aberturas em paredes ou pavimentos resistentes ao fogo, o que poderá não ser a melhor abordagem.

Assim, numa fase inicial do planeamento de obra, recomenda-se sempre a definição de aberturas específicas / isoladas para cada tipo de serviço. Isto permite evitar problemas de complexidade, comunicação e coordenação. Uma vez que, a maior parte destas aberturas podem ser mais pequenas e oferecem a possibilidade de selecionar ou especificar soluções corta-fogo próprias para cada especialidade. Desta forma, podem ser instaladas mais rapidamente e oferecem um melhor controlo durante a instalação, documentação e processos de inspeção.

A tabela que se segue mostra alguns parâmetros chave a serem considerados ao planear, selecionar e especificar soluções de produtos para selagem de atravessamentos mistos.

Soluções HILTI para Atravessamentos Mistos

A Hilti oferece alguns produtos corta-fogo chave que têm uma Avaliação Técnica Europeia (ETA) especificamente para aberturas mistas.

1. PAINEL CORTA-FOGO CFS-CT

O sistema de placas revestidas da Hilti é um dos produtos com um campo de aplicação mais abrangente. Este foi devidamente testado de acordo com a norma EN1366-3.

Vantagens:

• Boas propriedades de manuseamento - fácil de pintar
• Revestimento flexível seca rapidamente para formar uma camada protetora elástica
• Revestimento de camada única - permite poupanças de mão de obra em relação aos revestimentos de várias camadas
• Ampla gama de aprovações
• Espessura da película seca de 0,7 mm - até 30% de poupança de material em comparação com os revestimentos multicamadas

Avaliação Técnica Europeia ETA-11/0429

2. ARGAMASSA ANTIFOGO CFS-M RG

A argamassa é ideal para atravessamentos mistos, de grandes dimensões, em paredes e pavimentos rígidos, a partir de 150 mm – dimensão máxima da selagem (largura x altura) 1200 mm x 2000 mm para paredes, 1000 mm x 1500 mm para pavimentos, dependendo da espessura do elemento.

Com esta aplicação é possível dar resposta a uma grande variedade de atravessamentos com configurações diferentes de cabos, tubos de aço, cobre e plástico com diferentes diâmetros, estando também aprovada para diversos tipos de isolamentos de tubos.

Em todo o caso, a sua utilização deverá ser combinada com outros produtos que permitam cumprir os requisitos ao fogo especificados, por exemplo: para tubos com isolamento combustível – banda intumescente CFS-B; tubos inflamáveis – abraçadeira intumescente CFS-C / CFS-C P ou fita intumescente CFS-W.

Vantagens:

• Facilidade de instalação - a consistência pode ser ajustada para aplicação com uma espátula ou bombas de projeção de argamassa
• Excelentes propriedades de isolamento térmico
• Contração mínima durante a cura e não fendilha em caso de incêndio
• Possibilidade de pintura

Avaliação Técnica Europeia ETA-12/0101

3. ESPUMA EXPANSIVA ANTIFOGO CFS-F FX

A solução ideal para aberturas de difícil acesso e de média dimensão – até 600x600mm em paredes e 400x400mm em pavimentos. Esta solução de um produto só, permite um campo de aplicação muito vasto para cabos, suportes para cabos e muitos tubos metálicos isolados e não isolados, tubos de plástico e compostos AL.

Vantagens:

• Facilidade na modelação durante o processo de cura
• Aplicação limpa e arrumada
• Rapidez e facilidade na instalação, garantindo a selagem contra o fogo com apenas um produto
• Manutenção e instalação posterior de cabos isolados fácil
• Possibilidade de instalação só de um lado
• Resistência ao fumo e à proteção contra incêndios com um único sistema

Avaliação Técnica Europeia ETA-10/0109

4. BLOCO INTUMESCENTE CFS-BL

Os blocos intumescentes constituem a solução ideal para divisões com requisitos de isenção de poeiras e fibras e para áreas frequentemente alvo de reapetrechamento. Esta solução permite a selagem de aberturas até 1000 x 1000 m.

Vantagens:

• Fácil de instalar – não necessita de ferramentas elétricas
• Manutenção fácil e possibilidade retroapetrechamento de cabos
• Instalação económica – os blocos intumescentes estão pré-tratados e prontos a usar
• Isento de fibras, halogéneos e solventes
• Instalação praticamente sem poeira (dependendo do método de instalação)

Avaliação Técnica Europeia ETA-13/0099

5. ABRAÇADEIRA DE CABOS CFS-RCC

Esta solução nova e única foi concebida para a renovação de caminhos de cabos atravessamentos mistos sem remover o corta-fogo antigo existente. Para além disso, também oferece uma variedade de configurações testadas em betão, gesso cartonado ou alvenaria.

Vantagens:

• Ampla gama de aprovação - também abrange penetrações mistas e penetrações mecânicas com tubos metálicos até 114 mm e tubos de plástico até 50 mm
• Sistema modular - rápido e fácil de instalar, sem necessidade de argamassa ou lã mineral
• Solução montada à superfície - perfeita para utilização em aberturas com 100% de enchimento de cabos
• Excelente solução para aberturas irregulares
• Solução economizadora de tempo e praticamente sem pó - sem necessidade de estrutura para aplicações em paredes de gesso cartonado, sem necessidade de trabalho de cinzelagem em paredes sólidas
• Produto pré-formado – funcional após a instalação
• Solução fiável - fácil de inspecionar
• Re-penetrável - permite um aumento fácil da capacidade futura dos cabos

Avaliação Técnica Europeia ETA-16/0382

Encontre uma Solução para Atravessamentos Mistos no Software Hilti Firestop ETA Selector

Após um processo de desenvolvimento exaustivo que incluiu a criação de uma nova base de dados dinâmica de soluções corta-fogo, a Hilti está agora em condições de oferecer um software eficiente que poupará tempo a todos os projetistas e engenheiros. Se, no passado, teve dificuldade em selecionar um produto de proteção contra incêndios testado e aprovado, com informações relevantes de todas as Avaliações Técnicas Europeias disponíveis, este desafio diário está agora resolvido.

O ETA Seletor oferece uma flexibilidade significativa: os projetistas podem simplesmente obter uma visão geral dos produtos e sistemas testados e aprovados ou, com base nos requisitos do projeto, selecionar parâmetros adicionais relevantes de tubos, cabos, paredes e pavimentos, classificações e isolamentos e obter soluções personalizadas e específicas com todas as informações num único documento.

Este software permitirá aos engenheiros serem muito mais precisos nas suas especificações e resolverem problemas comuns de instalação e coordenação muito mais cedo no processo de planeamento.

No webinar SISTEMAS ANTIFOGO - SALVANDO VIDAS E PROTEGENDO ATIVOS podem encontrar mais informação relativamente ao funcionamento deste software.

Planeamento mais Claro e mais Eficiente

Muitos dos intervenientes na proteção contra incêndios planeiam grandes aberturas para todos os trabalhos com tubos e cabos, o que, consequentemente, transfere muita responsabilidade para o empreiteiro / instalador.

Este tipo de atravessamentos mistos são o estado-de-arte em muitos edifícios. No entanto, importa salientar que, alguns tipos de serviços, particularmente cabos e tubagens, exigem disposições especificas para as abertas e respetivas selagens.

Para além dos desafios descritos neste artigo, a Hilti, com a sua própria investigação e desenvolvimento, está empenhada em fornecer soluções de corta-fogo mais fáceis de utilizar, fornecendo sistemas de ponta totalmente integrados e testados.

A Hilti, com mais de 30 anos de experiência em Proteção Passiva Contra Incêndios, assume o papel de parceiro, ajudando ao longo de todo o ciclo de vida de um edifício – desde a fase de projeto até à fase de manutenção.

O serviço técnico da Hilti oferece um apoio altamente especializado aos prescritores, gabinetes técnicos e instaladores através de:

1. Consultoria de projeto gerida pelo departamento técnico, suportada pelos técnicos sediados e pelos engenheiros que trabalham diretamente com os projetistas e/ou empresas;
2. Consultoria no local para responder a problemas específicos encontrados durante os trabalhos em obra;
3. Documentação detalhada sobre a solução mais adequada, que inclui relatórios técnicos, desenhos detalhados, instruções de aplicação e listas de materiais;
4. Engineering Judgements, realizados por uma equipa de especialistas, para aplicações que não se enquadram nas soluções standard (para mais informação pode consultar o artigo ENGINEERING JUDGMENT)

Ao proporcionar maior segurança e melhor eficiência de custos, a Hilti dá os próximos passos para continuar a ser o líder em soluções contra incêndios, garantido inovação constante.
