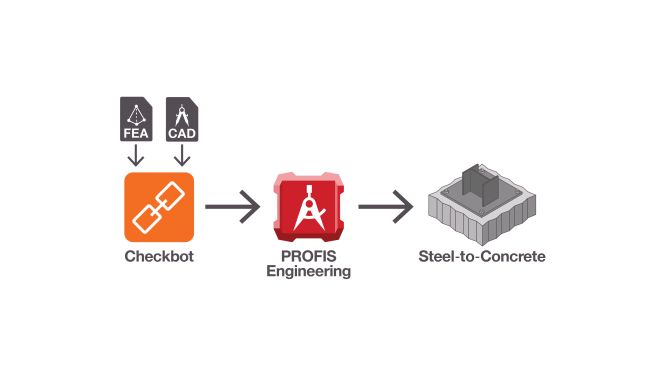

O Grupo Hilti e a IDEA StatiCa, líderes mundiais em ligações estruturais aço-betão e aço-aço, respetivamente, estabeleceram uma parceria para introduzir um novo plugin para otimizar o fluxo de trabalho habitual de conceção, cálculo e construção para todos os tipos de projetos. A integração do PROFIS Engineering Suite do Grupo Hilti com o Checkbot da IDEA StatiCa melhora a precisão, a segurança e a eficiência no sector da construção. O PROFIS Engineering Suite, que está presente em mais de 70 países, permite o projeto e o cálculo de várias ligações estruturais sob uma série de condições. Ele fornece as mais recentes aprovações de ancoragem, uma variedade de métodos de cálculo e um relatório de cálculo detalhado.

O Checkbot simplifica a comunicação entre vários softwares de cálculo estrutural e BIM, permitindo a importação de milhares de ligações com as suas cargas e geometrias, sendo possível verificar todas as informações importantes em cada uma dessas ligações antes de as exportar para o PROFIS Engineering Suite ou outro software desenvolvido pela IDEA Statica. Isto assegura que todas as informações são correta e rapidamente mapeadas de ponta a ponta ao longo do fluxo de trabalho de projeto e cálculo.

Esta integração traz vários benefícios, incluindo:

• Ganho de tempo e simplificação;
• Melhoria da organização;
• Colaboração mais eficaz;
• Aumento da precisão e da qualidade.

Ao estabelecer um novo padrão para o fluxo de trabalho otimizado de engenharia estrutural e construção, permite que os engenheiros evoluam os seus projetos para o próximo nível em termos de qualidade, eficiência e precisão, proporcionando ao mesmo tempo, a tranquilidade desejada.

Veja agora como pode obter acesso à essa funcionalidade.

Antes de começar:
Certifique-se que está registado connosco (PROFIS Engineering Suite). Após o registo, pode usufruir de todos os benefícios da versão Premium durante 30 dias, incluindo o Checkbot. Depois de finalizado este período, pode adquirir uma Licença Premium PROFIS Engineering. Confirme que o seu software FEA/BIM necessário está instalado e atualizado, apenas as duas últimas versões são suportadas.

Em seguida, siga estes passos:
1.Download e Configuração da Conta: Se não for um utilizador existente do IDEA StatiCa, crie uma conta (aqui) e descarregue a última versão do software (aqui). Poderá aceder ao Checkbot gratuitamente após o período de teste de 14 dias. Após o teste, ainda poderá aceder ao Checkbot gratuitamente.
2.Instalação: Instale o software como administrador. O plugin necessário para conectar ao PROFIS Engineering está incluído no pacote de download.

Os passos seguintes serão diferentes em função do software FEA/BIM que utiliza. Se possui:

• Tekla Structures, Revit, Advance Steel, Robot, SCIA Engineer, SDS2, STAAD.PRO, AxisVM, RFEM 5 and RSTAB 8: Veja abaixo a Categoria 1 - Integração automatizada;
• RFEM 6 and RSTAB 9: Veja abaixo a Categoria 2 - Integração externa automatizada;
• SAP 2000 and ETABS: Veja abaixo a Categoria 3 - Integração manual;
• RISA-3D and RAM Structural Systems: Veja abaixo a Categoria 4 - Baseado em ficheiros;

Categoria 1: Integração automatizada

Softwares suportados por este método de instalação: Advance Steel, AxisVM, Revit, Robot, RFEM 5, RSTAB 8, SCIA Engineer, SDS2, STAAD.PRO, Tekla Structures. A seguinte lista é suportada diretamente pelas empresas que desenvolvem estes softwares: Tekla Structural Designer, FEM-Design, SPACE GASS, Diamonds/BIM Expert, STRAP and Straus 7

O instalador do IDEA StatiCa BIM é iniciado automaticamente após a instalação de qualquer software IDEA StatiCa e também pode ser acedido manualmente a partir da interface principal do IDEA StatiCa. Ele localiza todos os pacotes de software de cálculo estrutural e BIM na sua máquina. Uma vez integrado, o Checkbot do IDEA StatiCa está disponível através da aplicação parceira FEA/BIM, permitindo a exportação fluida dos dados da chapa de fixação para o PROFIS Engineering.

Após completar os passos 1 e 2 da secção inicial, proceda agora à:
3. Ativação das ligações BIM: Durante a instalação, será solicitado que ative as suas ligações BIM. Certifique-se de que este passo é concluído com sucesso.
4. Finalização da Instalação: Clique em “Instalar”. Quando a instalação estiver concluída e mostrar o estado a verde, encontrará um novo separador no seu software FEA/BIM para exportação para o Checkbot.
5. Exportação de Dados: Uma vez que o ficheiro seja importado para o Checkbot, no separador “Hilti PROFIS”, clique no logótipo vermelho do PROFIS Engineering para transferir os seus dados e começar a dimensionar a sua ligação.

Categoria 2: Integração externa automatizada

Softwares suportados por este método de instalação: RFEM 6, RSTAB 9.

O instalador do IDEA StatiCa BIM é iniciado automaticamente após a instalação de qualquer software IDEA StatiCa e também pode ser acedido manualmente a partir da interface principal do IDEA StatiCa. Ele localiza todos os pacotes de software de cálculo estrutural e BIM na sua máquina. A ligação BIM para o Checkbot NÃO está disponível na interface da aplicação parceira. Trata-se de um ficheiro executável separado que pode ser encontrado no ambiente de trabalho e deve ser executado sempre que o utilizador quiser proceder com uma exportação.

Após completar os passos 1 e 2 da secção inicial, proceda agora à:
3. Ativação das ligações BIM: Durante a instalação, será solicitado que ative as suas ligações BIM. Certifique-se de que este passo é concluído com sucesso.
4. Finalização da Instalação: Clique em “Instalar”. Quando a instalação estiver concluída e mostrar o estado a verde, encontrará um novo atalho no ambiente de trabalho para exportação para o Checkbot. Certifique-se de que abra o software e navegue até ao menu "Opções e Programa", e então ative o WebService como parte do seu pacote Dlubal para habilitar a transferência de dados.
5. Exportação de Dados: Uma vez que o ficheiro seja importado para o Checkbot, no separador “Hilti PROFIS”, clique no logótipo vermelho do PROFIS Engineering para transferir os seus dados e começar a dimensionar a sua ligação.

Categoria 3: Integração Manual

Softwares suportados por este método de instalação: ETABS e SAP2000.

O Checkbot do IDEA StatiCa é integrado manualmente de acordo com um tutorial passo a passo. As instruções estão disponíveis através de um URL no instalador da ligação BIM, nas páginas web do IDEA StatiCa, ou seguindo os passos abaixo.

Após completar os passos 1 e 2 da secção inicial, proceda agora à:
3. Ativação das ligações BIM: Durante a instalação, será solicitado que ative as suas ligações BIM. Certifique-se de que este passo é concluído com sucesso.
4. Finalização da Instalação: Clique em “Por favor, instale o nosso add-in para o seu SAP2000 (aqui), ETABS (aqui)” e siga as diretrizes de ativação fornecidas pelos nossos parceiros da IDEA StatiCa.
5. Exportação de Dados: Uma vez que o ficheiro seja importado para o Checkbot, no separador “Hilti PROFIS”, clique no logótipo vermelho do PROFIS Engineering para transferir os seus dados e começar a dimensionar a sua ligação.


Categoria 4: Baseado em Ficheiros

Softwares suportados por este método de instalação: RAM Structural System e RISA-3D.

Importação baseada em ficheiros para o IDEA Checkbot. Não há comunicação direta entre o IDEA Checkbot e a aplicação parceira.

Após completar os passos 1 e 2 da secção inicial, proceda agora à:
3. Finalização da Instalação: Siga o fluxo de trabalho usando estes links: RISA-3D (aqui) e RAM Structural Systems (aqui).
4. Exportação de Dados: Uma vez que o ficheiro seja importado para o Checkbot, no separador “Hilti PROFIS”, clique no logótipo vermelho do PROFIS Engineering para transferir os seus dados e começar a dimensionar a sua ligação.

LISTA DE TODOS OS SOFTWARES FEA E CAD SUPORTADOS PELO CHECKBOT



FEA: Análise de Elementos Finitos ou software estrutural
CAD: Software BIM
Nota: Dados de softwares não incluídos na lista podem ser carregados diretamente no Checkbot através de um ficheiro *.saf.

Se necessitar de algum esclarecimento adicional, pode contactar a nossa Equipa de Engenharia de Apoio Técnico para assistência e apoio, através do e-mail: engenharia.pt@hilti.com

Também é possível deixar um comentário neste artigo, fazer sua pergunta na comunidade, ou aperfeiçoar os seus conhecimentos e competências através dos nossos Webinars ou sessões técnicas de formação.
