O suporte de instalações, nos corredores e espaços abertos, nem sempre é considerado de forma adequada, sendo muitas vezes encarado com uma mera formalidade no processo construtivo.

Historicamente, a escolha tem recaído na utilização de uma calha de 41 mm, preferida pela sua rapidez de instalação e pela sua capacidade de cobrir a maioria das configurações simples, sem necessidade de dimensionamento.

Mas será que este método, embora rápido, é realmente o mais sensato? Existe uma forma de otimizar os suportes rapidamente? Numa altura em que cada decisão pode ter um impacto significativo nos custos e no ambiente, é altura reavaliar estes hábitos.

1. Tempo, Conhecimento e Orçamento: um Equilíbrio Precário

Se tempo é dinheiro, a otimização dos suportes pode resultar em poupanças substanciais e numa redução do impacto ambiental. Contrariamente ao método tradicionalmente utilizado, que tende a utilizar suportes standardizados e muitas vezes sobredimensionados, a abordagem personalizada permite reavaliar, no verdadeiro sentido da palavra, a lista de peças e, consequentemente, reduzir os custos. No entanto, esta otimização não é isenta de desafios, pois exige uma análise detalhada e uma seleção de suportes adaptados a cada configuração. Por outro lado, a diversidade de opções disponíveis – variedade de gamas, de tamanhos e de materiais – torna esta tarefa ainda mais complexa.

Assim, o equilíbrio entre os dois métodos não é, à primeira vista, tão claro. Se a isto juntarmos prazos cada vez mais limitados nos estaleiros de construção, onde as decisões rápidas são fundamentais, não é de admirar que a abordagem tradicional esteja tão difundida e perdure.

2. Channel Calculator, o Elo que Faltava

Face a estes desafios, o recurso à inovação digital revela-se incontornável.

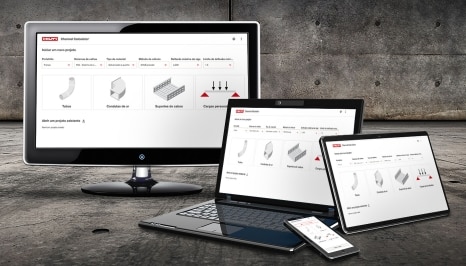

O Channel Calculator foi concebido para simplificar e acelerar o processo de seleção e otimização dos suportes e representa uma verdadeira mudança de paradigma. Assim, com apenas alguns cliques, é possível definir soluções personalizadas para cada configuração. Para o efeito, basta introduzir os detalhes do seu projeto, tais como: o tipo de equipamento a suportar, as quantidades, as suas dimensões (como o diâmetro dos tubos, por exemplo), entre outros e deixar que o software analise e proponha a melhor solução, dimensionada pelo Eurocódigo.

O tempo que demorava a otimizar os suportes e a conhecer as diferentes soluções de produtos transforma-se num processo rápido, intuitivo e infinitamente mais eficaz.

3. Como Funciona?

Em função da configuração do suporte, o software verifica rapidamente a deflexão (deformada) e o esforço a que a calha de instalação vai ser submetida, categorizando todos os resultados para simplificar a sua escolha. Esta solução, totalmente compatível com aparelhos móveis, dá-lhe a possibilidade de abandonar as notas em papel, tornando a sua gestão mais fácil e mais eficiente onde quer que esteja!

Otimização em 6 Etapas:

1. SELECIONAR OS EQUIPAMENTOS TÉCNICOS A SUPORTAR

i. Selecionar o tipo de equipamento técnico a suportar de entre várias opções, nomeadamente tipos de tubagens, condutas de ventilação e caminhos de cabos.

Para situações específicas, também é possível definir casos de carga personalizados.

2. ADICIONAR O SEU EQUIPAMENTO TÉCNICO

i. Definir o número de equipamentos técnicos e configurá-los – no caso das tubagens, por exemplo, escolher o diâmetro, o material, a norma e outras opções personalizáveis.

ii. Adicionar elementos de montagem pré-configurados da nossa biblioteca.

3. SELECIONAR FIXAÇÕES E AJUSTAR DISTÂNCIAS

i. Selecionar as abraçadeiras, os varões roscados e placas de base a partir da nossa biblioteca.

ii. Ajustar a sua posição ao longo da calha.

iii. Introduzir o comprimento do painel e o espaçamento desejado entre os suportes.

O software sugere então as calhas recomendadas, o número de suportes necessários e uma lista de peças ajustada. É possível voltar a esta fase em qualquer altura para alterar o espaçamento entre suportes e otimizar assim a taxa de utilização dos suportes. Esta função é particularmente útil quando os carris recomendados estão longe de ser utilizados na sua capacidade máxima.

4. RESULTADOS: LISTAGEM DOS PERFIS RECOMENDADOS POR TAXA DE UTILIZAÇÃO

O Channel Calculator identifica e recomenda os perfis de calha mais adequados à configuração em análise, classificando-os em função da sua taxa de utilização (critérios de tensão e deformação).

5. LISTA DE MATERIAIS

A partir do momento em que escolhe uma solução, a lista de materiais ajusta-se em tempo real aos seus dados. Posteriormente, pode descarregar esta lista detalhada em formato PDF ou Excel.

6. RELATÓRIO DE SÍNTESE

Por fim, pode descarregar um relatório de síntese que reúne todas as informações relevantes sobre o seu projeto.

E é tudo!

Também pode adicionar a lista de peças gerada diretamente ao cesto de compras Hilti Online para facilitar a encomenda!

4. EM CONCLUSÃO

Perante a complexidade das escolhas de suporte e as limitações de tempo nos estaleiros de construção, a necessidade de uma solução rápida e eficaz para otimizar o custo e a eficácia dos suportes é cada vez mais evidente. Assim, o Channel Calculator permite dar resposta a este desafio simplificando a otimização dos suportes, através de um processo rápido e intuitivo. Esta inovação digital permite-lhe tomar decisões informadas rapidamente, minimizando os custos e o impacto ambiental. É agora possível abandonar o método tradicional e otimizar rapidamente os suportes!

Descubra o Channel Calculator, o seu novo engenheiro digital!
