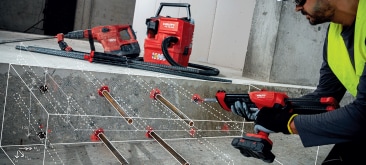

Enquadramento – Ligações rígidas deviam ser realizadas com emendas
No passado, as ligações com varões pós-instalados de acordo com o TR 023 da EOTA só podiam ser executadas com varões retos, que são permitidos de acordo com a EN 1992-1-1. Isto significa que as ligações resistentes a momentos fletores deviam ser executadas com emendas.

Figura 1 - Realização de uma ligação rígida através de emenda de varões instalados à posteriori, conforme exigido pelo EAD 330087.

Esta “limitação” baseia-se no facto de que as forças de tração transferidas da armadura para o betão por meio da aderência devem ser equilibradas por escoras de compressão locais (por exemplo, emendas) ou globais para evitar a rotura frágil do betão. Uma armadura tracionada pode causar a rotura frágil por cone de betão ao utilizar a resistência total à tração do betão envolvente se não for equilibrada por escoras de compressão. Uma vez que este modo de rotura é evitado por meio de escoras de compressão globais ou locais, não é considerado nas disposições da norma.

Figura 2 - Comportamento da zona de suporte de uma viga simplesmente apoiada, onde as escoras de compressão evitam a ocorrência de rotura por cone de betão

Desafios na execução de emendas em obra
Este requisito de construir ligações resistentes a momentos com emendas pode ter um grande impacto no fluxo de trabalho, nos custos e na segurança da construção:
- Uma emenda (sobreposição planeada de um varão pré-embebido com um varão pós-instalado) numa construção nova tem de ser planeada. Nem sempre é esse o caso.
- A medida que a betonagem é feita, a armadura pode ficar exposta, o que pode levar a diferentes problemas na logística, além de varões danificados e riscos de segurança.
- A capacidade de carga de uma emenda constituída por dois varões com propriedades diferentes depende da resistência do varão menor, ou seja, do varão pré-embebido. Por este motivo, o potencial da argamassa utilizada normalmente não é totalmente aproveitado, resultando em comprimentos de emenda que podem ser pouco económicos.
- Na reabilitação, uma ligação com emenda por vezes tem de ser executada através de uma demolição parcial para expor o varão existente, soldar o novo varão e, em seguida, betonar a ligação. Este processo pode der muito demorado e, portanto, dispendioso.

Figura 3 - Ilustração da execução de uma ligação com varões nervurados com demolição parcial

A nova abordagem de cálculo do EOTA TR 069: Dimensionar ligações rígida sem a utilização de emendas
O Relatório Técnico TR 069 “Método de cálculo para ancoragens de varões nervurados pós-instalados com um comportamento aprimorado em aderência-fendilhação em comparação com a EN 1992-1-1”, publicado em 2019, permite o dimensionamento de ligações encastradas com varões pós-instalados, sob condições de carga estática e sem a utilização de emendas. O TR 069 combina os princípios de cálculo do betão armado (EN1992-1-1) com os princípios de ancoragem ao betão (EN1992-4).
O cálculo baseia-se no princípio da hierarquia de resistência, ou seja, a resistência mais baixa dos diferentes modos de rotura é a condicionante. Deve ser verificada a cedência do aço, a rotura por cone de betão e a rotura por aderência-fendilhação da ligação com varões pós-instalados. Para além disso, os requisitos da EN1992-1-1 em termos de comprimento mínimo de ancoragem devem ser cumpridos.

Figura 4 - Aplicações de ligações com varões pós-instalados abrangidas pelo EAD 33087 N.º 1-3 (EN1992-1-1) e EAD 334202 N.º 4-8 (TR 069)

Hilti HIT-HY 200-A V3 e Hilti HIT-RE 500 V4: Qualificados através do EAD 332402-00-0601
Para calcular com a TR069, o produto utilizado para a selagem dos varões pós-instalados deve ser avaliado de acordo com o EAD 332402-00-0601 “Ligações com varões nervurados pós-instalados com um comportamento aprimorado em aderência-fendilhação sob carga estática”. Este documento inclui métodos e critérios para avaliar a resistência de aderência-fendilhação real de ligações com varões pós-instalados, que, dependendo das caraterísticas do produto, pode ter de ser significativamente mais elevada em comparação com os varões pré-embebidos de acordo com o Eurocódigo 2.
Os químicos de injeção Hilti HIT-HY 200-A V3 e Hilti HIT-RE 500 V4 são qualificados através do EAD 332402-00-0601, portanto podem ser utilizados no cálculo segundo o TR 069.


Calcular segundo o TR069 de uma forma eficiente: PROFIS Engineering
O melhor: Para além de químicos de injeção aprovadas, a Hilti oferece também um software de cálculo gratuito e de fácil utilização, o PROFIS Engineering. As ligações com varões pós-instalados podem ser calculadas e documentadas rápida e facilmente.
Se quiser começar a utilizar o PROFIS Engineering e calcular de acordo com o TR069, visite a seguinte ligação.

Resumo
Com o TR069 e os químicos de injeção Hilti HIT-HY 200-A V3 e Hilti HIT-RE 500 V4, tem as seguintes vantagens:
- Uma variedade significativamente maior de aplicações de ligações com varões pós-instalados
- Flexibilidade no planeamento de ligações rígidas pós-instaladas
- Cargas mais elevadas e, consequentemente, profundidades de embebimento reduzidas
- Cálculo uniforme de acordo com as Normas Europeias e mais recentes tecnologias
- Um produto qualificado de acordo com uma ETA, com o software de cálculo associado

Se quiser saber mais sobre a norma EN 1992-4, visite a nossa página dedicada aqui.
Se quiser conhecer melhor o PROFIS Engineering, poderá considerar útil o seguinte artigo. Você pode iniciar a sua versão gratuita do software aqui, ou visitar o nosso site para mais informações.
